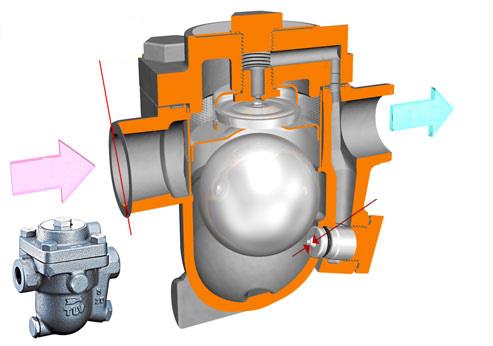

Określenie kryza w przypadku odwadniaczy TLV oznacza przelot (otwór) w gnieździe odwadniacza. Jego wielkość (średnica) zależy od wielkości korpusu oraz różnicy ciśnień na której pracuje odwadniacz. W przypadku odwadniacza J3X średnice kryzy (otworu gniazda) wynosi około 2-3 mm lub mniej. Należy zwrócić uwagę, że jest ona znacznie mniejsza od średnicy przyłącza odwadniacza.
Podczas gdy odwadniacz z pływakiem swobodnym posiada średnicy nominalnej przyłącza 15 mm, jego kryza będzie posiadała średnicę 2-3 mm lub mniej. Dlaczego średnica kryzy jest taka mała w porównaniu do średnicy przyłącza ?.
Podczas gdy rurociąg jest dobierany na przepływ czynnika dwufazowego (kondensat i para) , kryza jest dobierana tylko na przepływ kondensatu. Kryza o średnicy 2-3 mm oraz różnicy ciśnień wynoszącej 0.2 MPa może przepuścić około 350 kg/h kondensatu. Ta ilość jest wystarczająca aby zapewnić prawidłowe odwadnianie małych urządzeń wymiennikowych o przyłączu głównym o średnicy 15 mm. Wydajność odwadniacza J3X jest trochę większa, gdyż kondensat może być odprowadzony przez odpowietrznik termostatyczny.
Jak widzimy kryza o znacznie mniejszej średnicy od głównego przyłącza pozwala na odprowadzanie wystarczającej ilości kondensatu. W przypadku zastosowania większej kryzy uzyskalibyśmy większą ilość kondensatu, jednakże dla tej samej różnicy ciśnień wymagałoby to zastosowania znacznie większego pływaka. Prowadziłoby to do konieczności zwiększania gabarytów odwadniacza , a tym samym jego kosztu.

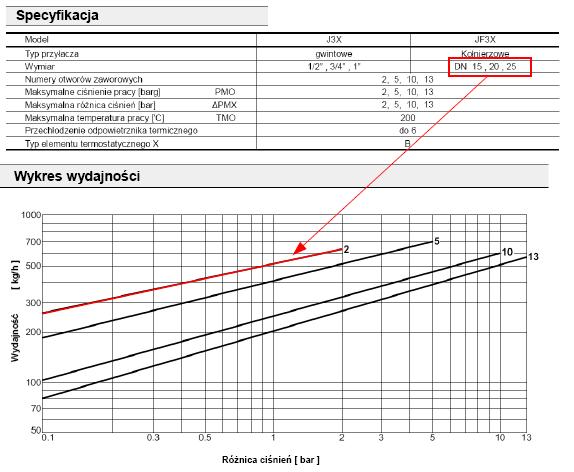

W przypadku odwadniaczy mechanicznych w większości przypadków, wielkość kryzy, a nie średnica przyłącza decyduje o wydajności. Nie ma bezpośredniej relacji pomiędzy średnica przyłącza, a wydajnością odwadniacza. Dla przykładu pokazany karta odwadniacza J3X pokazuje że posiada n taką samą wydajność dla średnicy przyłącza 15 , 20 i 25 mm.
Większa średnica kryzy pozwala na uzyskanie większej wydajności , jednakże wymaga to większego pływaka dla danej różnicy ciśnień. Aby nie zmieniać wielkości korpusu odwadniacza określa się maksymalna różnicę ciśnień przy której może pracować odwadniacza dla danej średnicy kryzy o czym dokładniej powiemy w drugiej części opracowania dotyczącego kryzy w odwadniaczu.
